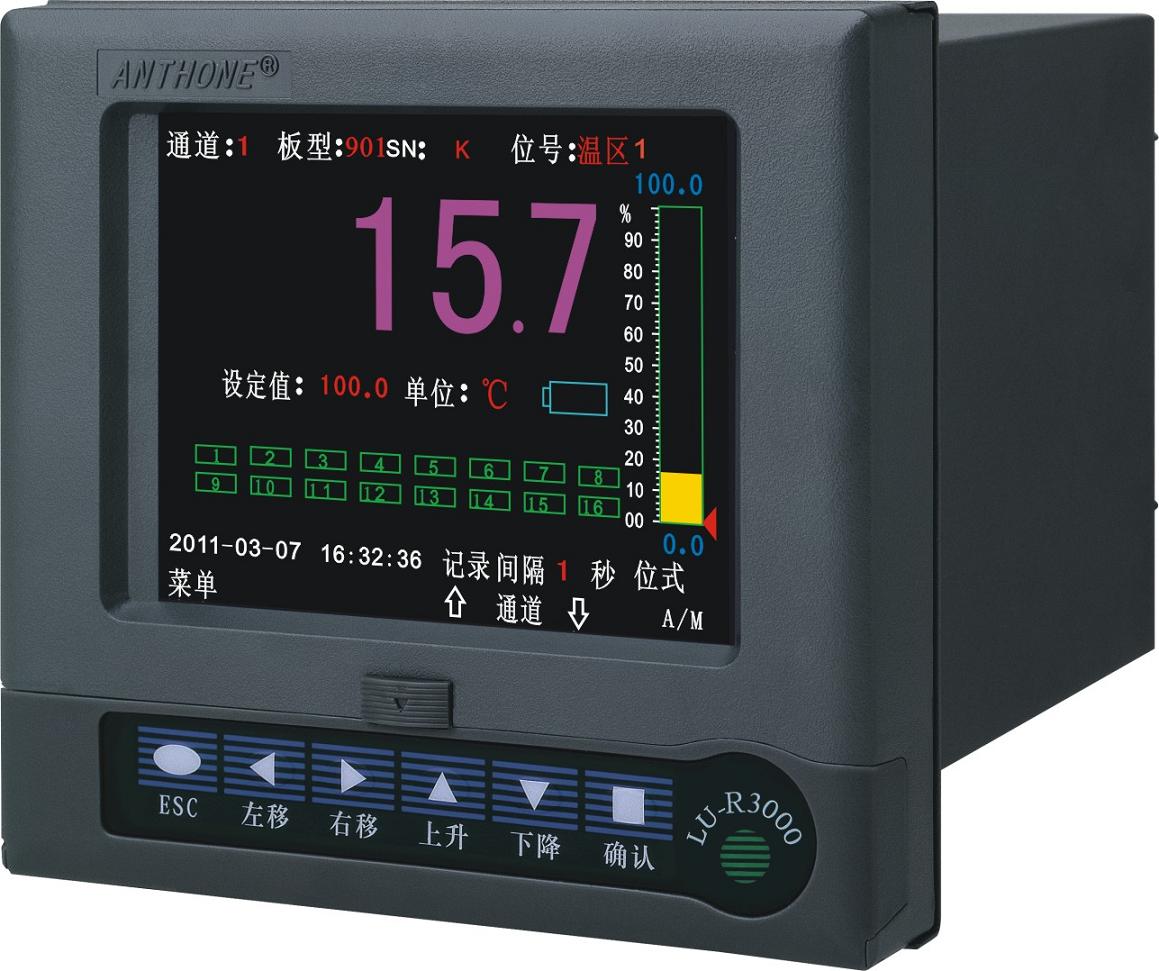

LU-R3000彩色液晶顯示控制無紙記錄儀，可以為一至十六通道輸入，具有位式控制、報警、饋電等輸出功能的無紙記錄儀
一、無紙記錄儀概述
LU-R3000彩色液晶顯示控制無紙記錄儀，可以為一至十六通道輸入，具有位式控制、報警、饋電等輸出功能的無紙記錄儀。十六通道儀表輸入為全切換萬能輸入，可輸入熱電偶、熱電阻、標準電流、標準電壓、頻率等信號?？芍苯舆B接微型打印機，打印用戶指定時間的實時、歷史數據及曲線；通過RS232通訊接口與便攜計算機、掌上電腦(PDA)連接，直接讀取儀表歷史數據，再傳給計算機，通過數據管理軟件，可對所取數據進行分析、存檔、打印處理。通過RS485通訊接口，可與組態王、MCGS等專業組態軟件組成實時監控系統。并采用現代USB接口技術，直接將數據存儲于U盤，記錄時間更長。
無紙記錄儀表具有強大的顯示功能，高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能，查找報警點極為方便，同時提供定位回放功能，直接查詢年、月、時、分、秒的數據，方便快捷。
二、無紙記錄儀主要技術指標
顯示：采用320×240高分辨率圖形藍白單色液晶顯示器
基本誤差：±（0.2%F.S±1）個字
輸入規格：標準電壓：（0-5）V、（1-5）V
標準電流：（0-10）mA、（4-20）mA
熱電偶：K、S、B、T、E、J 、WRe325、N
熱電阻：Pt100、Cu50、Cu100
特殊輸入：R、WRe526、mV信號、其它（訂貨時注明）
輸出規格：開關量輸出：繼電器觸點輸出（阻性250VAC/0.8A或250VAC/3A）
固態繼電器觸發（12V/50mA）
饋電輸出：
DC12V/50mA
DC24V/50mA
DC5V/50mA
變送輸出：4-20 mA（負載<650Ω）、1-5V
0-10 mA（負載<1000Ω）、0-5V
通訊接口 RS232或RS485
存儲介質 U盤/512M 、U盤/1G、U盤/2G
記錄時間：十六筆記錄
不帶U盤 1.4天/16/筆（記錄間隔1秒）~15年/筆（記錄間隔4分鐘）
帶U盤/512M 512/4×[1.4天/筆（記錄間隔1秒）~15年/筆（記錄間隔4分鐘）]
帶U盤/1G 1G/4×[1.4天/筆（記錄間隔1秒）~15年/筆（記錄間隔4分鐘）]
數據記錄間隔可設置范圍：1秒到4分鐘，十六筆記錄的間隔可以設置不同
存儲時間：T=存儲容量/各打開通道的記錄間隔的導數之和；當存儲數據為空時，存儲容量即總數存儲數為4000×504。
如：當存儲數據為空時，打開通道為1、3、5、7通道記錄間隔分別為1秒、5秒、10秒、20秒。則T=4000×504/（1/1+1/5+1/10+1/20）=1493333秒=414.8小時=17.28天。
斷電保護時間：用FLASH MEMORY保存設置參數和歷史數據，斷電后數據可永久保存，采用硬件時鐘，掉電后也能準確運行。
電源：開關電源85VAC~264VAC、50HZ±1HZ、功耗12W
環境溫度：0~45°C
環境濕度：0~85% RH
應用于冶金、石化、電爐、熱處理、造紙、電廠、鋼鐵、石化等行業
