木芯溫度檢測儀，溫度顯示儀
一、概述

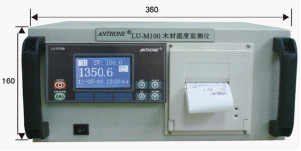

LU-MMR100單色液晶顯示木芯溫度檢測儀，集檢測、位式控制、記錄與數據打印于一身，主要用于木材熱處理的生產中。4支PT100熱電阻輸入和儀表報警、控制輸出，輸入與輸出完全隔離。、第二通道檢測木芯1、木芯2溫度。第三、第四通道檢測環境濕度和環境（干球）溫度。LU-MMR100木芯溫度檢測儀可以實現干球溫度位式控制，及選配木芯溫度一和木芯溫度二的上限、下限獨立報警功能。
具有靈活的數據存儲模式：記錄的存儲空間動態可調，每一通道都有獨立可調的記錄間隔；用戶可根據需要選擇通道和記錄間隔進行數據存儲。大容量FLASH閃存芯片存儲歷史數據，掉電保存，內部存儲時間可達140個小時至5600天。
具有方便的數據處理方式：直接連接微型打印機，打印用戶指定時間的數據及曲線；通過RS232通訊接口與便攜計算機、掌上電腦（PAD）連接，直接上傳儀表的實時/歷史數據，可通過上位機數據管理軟件，對數據進行分析、存檔、打印等處理；也可與組態王、MCGS等專業組態實時監控系統連接。
具有強大的顯示功能：特大數字顯示、棒圖顯示、實時曲線顯示、歷史曲線顯示、報警查尋、報警狀態顯示等，曲線畫面均有縮放功能，并提供智能化歷史趨勢全自動回放功能，具有時間和幅度縮放功能，查找報警點極為方便，同時提供定位查尋功能，可直接查詢某年、月、日、時、分、秒的數據，方便快捷；具有流量統計功能，可查尋任意時段的流量累積值；
采用模塊化設計，組配更加靈活，不同采集板可以同時使用；電源與采集板分層設計，輸入與輸出之間的電氣完全隔離，大大提高儀表的可靠性。
同時具有中英雙語顯示界面。
二、技術指標
● LCD： 128*64單色液晶顯示器
● 溫度測量范圍：0-100℃
● 溫度基本誤差：±1℃
● 濕度測量范圍：0-100%RH
● 濕度分辨力：1%RH
● 采集周期：0.5秒
● 數據記錄間隔的設置范圍：1秒到4分鐘
● 存儲時間：T=存儲容量/各有效通道的記錄間隔的導數之和；打開的通道數越多，記錄間隔越小，保存時間越短。當存儲數據為空時，存儲容量即總存儲次數為4000*504。
如：當存儲數據為空時，打開通道為1、2、3、4通道，各通道記錄間隔分別為1秒，5秒，10秒，20秒。則T=4000*504/（1/1+1/5+1/10+1/20）=1493333.3秒=414.8小時=17.28天
● 電源：AC220V±%10，50Hz±2Hz
● 環境溫度：0-45℃
● 環境濕度：0-85%
三、型號說明
溫度探頭的接線
1.木芯溫度探頭的接線
將木芯溫度探頭（較長的兩組）接在儀器后面板的“木芯1”（A1、A3、A5端）及“木芯2”（A9、A11、A13端）上，A1、A3、A9、A11端分別接紅色線， A5、A13接白色線。
2.干、濕球溫度探頭的接線
將兩組溫度探頭（較短的兩組）分別接在儀器原面板上的“濕球溫度”端子（A2、A4、A6 ）和“干球溫度”（A10、A12、A14）上, A2、A4、A10、A12端分別接紅色線， A6、A14接白色線。
控制輸出的接線
1.B1、B3是木芯1的上限報警控制接線端，B5、B7是木芯1的下限報警控制接線端，B9、B11是木芯2的上限報警控制接線端，B13、B15是木芯2的下限報警控制接線端。
2.B2、B4是環境（干球）溫度的位式控制接線端。
3.打印機和外部通訊共用儀表的RS232通訊端。使用打印機時，要短接B12、B20端和B14、B18端。使用外部通訊時，要斷開B12、B20端和B14、B18端的短接線，再連接B16 （GND）,B18(TXD)，B20(RXD)到PC機的串口GND(5),RXD(2),TXD(3）腳。如果需要485通訊，可以特殊定制。
烘干設備檢測控制儀集檢測、位式控制、記錄與數據打印于一身，主要用于木材熱處理的生產中。
